Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|

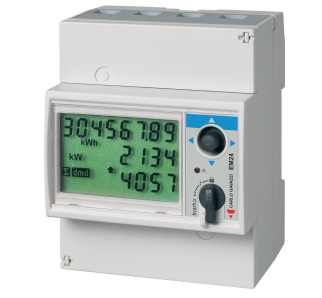

| Carlo Gavazzi EM24 | ✅ | ✅ |
Die Verfügbarkeit von Ethernet und RS485 hängt vom genauen Subtyp des EM24 ab, den Sie verwenden.
Verkabelung
Der SmartgridOne Controller und das Gerät kommunizieren über RS485 oder Ethernet.
Ethernet
Für die korrekte Ethernet-Verkabelung: Befolgen Sie die Richtlinien für die Ethernet-Verkabelung.
RS485
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Terminal 41 / A- | RS485 A | RS485_POS | RS485 A | TX+ |
| Terminal 42 / B+ | RS485 B | RS485_NEG | RS485 B | TX- |
| Terminal 43 / GND | RS GND | GND | Not available | G |
Konfiguration

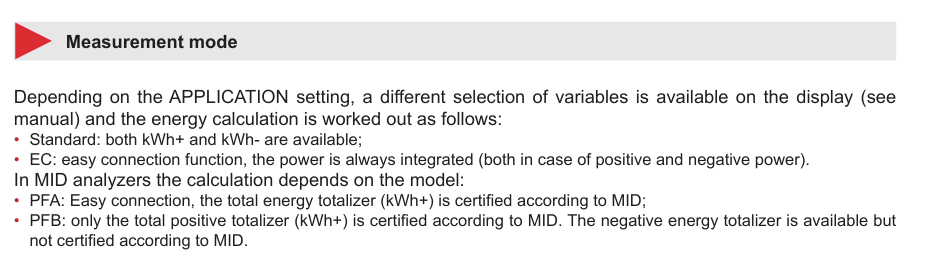

Überprüfen Sie, ob der Carlo Gavazzi Zähler so eingestellt ist, dass sowohl die Einspeise- als auch die Entnahmeleistung gelesen wird. Ein ungeeigneter Modus kann zu Folgendem führen:
- Fehlende Ablesungen der Einspeisung oder
- Einspeisung wird als Entnahme gezählt (neben der ‘tatsächlichen Entnahme’)
Sie können dies im Konfigurationsmenü ‘MEASurE’ am Energiezähler einstellen. Dies sollte auf ‘b’ eingestellt sein.
Diese Einstellung ist möglicherweise nicht bei MID-zertifizierten Modellen vorhanden (Modellnummern enden auf PFA und PFB).
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
Stellen Sie die Modbus-Adresse über das Konfigurationsmenü "Adresse" des Stromzählers ein.
